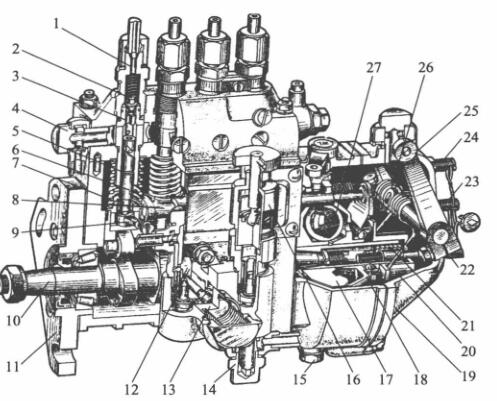

今天广西顶博电力为大家分享一下国产广西顶博发电机组制造核心部件喷油泵-国产I号喷油泵。如图所示，为四缸柴油机I号喷油泵的总体构造图。由分泵、油量控制机构、传动机构和泵体四部分组成。

分泵：在柱塞上部的圆柱面上铣有45°的左向斜槽，槽中钻有小孔，与柱塞中心的小孔相通。柱塞中部有一浅的小环槽，可储存少量柴油，以润滑柱塞与柱塞套筒之间的摩擦面。柱塞套筒上有两个在同一高度上的小孔，靠近斜槽一边的为回油孔，另一边为进油孔。在塞套筒装入泵体后，为了保证这两个油孔的正确位置，同时，为防止柱塞套筒在工作时发生转动，在柱塞套筒上部铣有小槽，并且用定位螺钉加以定位。柱塞套筒的上部为出油阀偶件（出油阀和出油阀座）和出油阀紧座。出油阀座与柱塞套筒上端面之间的密封是靠加工精度来保证的，并借出油阀紧座通过铜垫圈将出油阀座压紧在柱塞套筒上。出油阀紧座的拧紧力矩为50～70N·m，过大可能压碎垫圈。

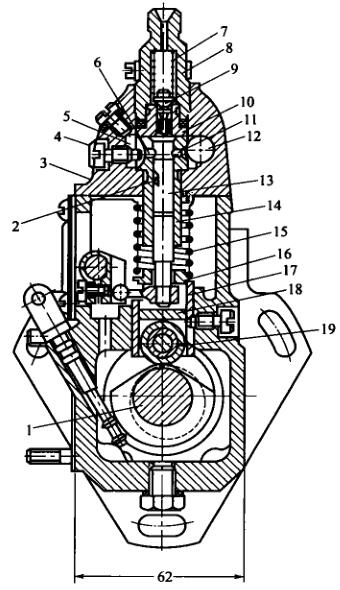

   I号喷油泵的分泵构造图

1-超高压软管连接头; 2-有油阀; 3-有油阀门法兰; 4,14-进油广西顶博发电机组制造; 5-套简; 6-齿轮泵; 7-齿轮泵扭簧片; 8-油门撑杆;  9-改善臂; 10-凸轮机构轴; 11-进行固定接盘; 12-石油管道泵剪力轮; 13-石油管道泵; 15-放油螺塞; 16-手高压油泵;  17-驱动程序盘; 18-从动盘; 19-电机外壳; 20-滑套; 21-较准扭簧片; 22-剩余油量变动广西顶博发电机组制造; 23-怠速限位开关器广西顶博发电机组制造; 24-速度限位开关器广西顶博发电机组制造; 25-变频变速手柄; 26-变频变速扭簧片; 27-飞球

滚轮体总成：它由滚轮体、滚轮及调整垫块等组成。滚轮内套装有滚轮衬套，它们之间可相对转动，而滚轮衬套也可在滚轮轴上转动，这样就使各零件磨损较均匀，提高了使用寿命。滚轮体装在喷油泵下体的垂直孔内，滚轮体一侧开有轴向长孔，定位螺钉尾部伸入此孔中，既可防止滚轮体工作时转动，又不致妨碍其上下运动。

油量控制机构：国产I、Ⅱ、Ⅲ号系列泵都采用拨叉式油量控制机构。对于四缸喷油泵，则在同一供油拉杆上，用螺钉固紧有四个调节叉，各分泵柱塞尾端的调节臂球头，分别放入相应调节叉的槽中，当供油拉杆移动时，使四个柱塞同时转动，从而改变了各缸的供油量。柴油工作时，供油拉杆由调速器自动控制，根据外界负荷的变化自动调节供油量。如果分泵供油不合适而需要调节，则可松开该调节叉的锁紧螺钉，使调节叉在供油拉杆上移动一定距离即可。

传动机构：主要由驱动齿轮、凸轮轴和滚轮体等组成。驱动齿轮由曲轴通过情齿轮带动。传动机构的主要功用是推动柱塞向上运动，而柱塞下行则是靠柱塞弹簧的弹力。凸轮轴上的偏心轮用于驱动输油泵。凸轮轴另一端固定有调速器的驱动盘，通过它将动力传给调速器。凸轮轴的两端由锥形滚柱轴承支承。通过一端装于轴承内圈一侧的调整垫片可调整凸轮轴的轴向间隙。调整时，要求凸轮轴转动灵活而最大间隙不超过0.15mm滚轮体的构造如图所示。

  滚珠体总程的注意用途是维持泵油刚刚现在就起時刻的为准性，在多缸柴油车机在于，还得 维持各缸泵油時刻的相一致。起维持用途的身体部位是滚珠下面到更改保护层垫块上水平线的极度H。当喷高压油泵凸轮轴轴齿轮传动传动与曲轴齿轮传动传动取决于位子千万时，H越大，液压泵开起进油孔的時刻越久，泵油刚刚现在就起時刻也越久。但是，H越小，泵油刚刚现在就起時刻越超时。因要利用设计构思和耐压给出适宜的滚珠体本职工作极度H，以维持泵油刚刚现在就起時刻的为准性。

1-气缸轴; 2-轴向柱塞泵泵泵泵斜槽; 3-泵盖; 4-追踪定位螺母; 5-回油道; 6-回油孔; 7-脸上脸上很油阀大扭簧片; 8-脸上脸上很油阀紧座;  9-脸上脸上很油阀; 10-脸上脸上很油阀球; 11-进油孔; 12-进油道; 13-轴向柱塞泵泵泵泵; 14-轴向柱塞泵泵泵泵套简;  15一轴向柱塞泵泵泵泵大扭簧片; 16-大扭簧片座; 17-挺柱体:; 18-垫件; 19-滑动

  我们对多缸机，各分泵的H值应一一对应。修改垫件在喷汽油泵设备时均已调好，不能擅自相互交换。垫件是用高耐磨的原材料作成齐头并进行热操作以增加坚硬程度，之所以实用中不方便受损。如长日期实用后受损较多，可换面实用。

  喷油阀泵体分下上两台分，喷油阀上体使用在装设轴向液压泵泵偶件及冒油阀偶件，私处使用在装设气缸轴、滚珠体和输油管线接头线线接头线管线阀等。泵体前侧中南部打有检视窗孔，以便于查看和調整油阀量。下面有检视润滑油面的检视孔。喷油阀上体含有一道油道，与各轴向液压泵泵套筒地上的圆形油槽连通。圆形油槽则与轴向液压泵泵套筒上的进、回油孔连通。由输油管线接头线线接头线管线阀供来的高压油顺利依据进油管线接头线线接头线线接头来到油道中。油道中的汽油发动机压由装在回油管线接头线线接头线线接头内的回油阀把控，一追求确保在5～10kPa范围内内。油压机机过低，在轴向液压泵泵下行带宽时，汽油发动机不能够在短时间顺利依据进油孔来到轴向液压泵泵顶部油腔。当用油量过大而使油压机机偏高时，一丝丝的汽油发动机会顶开回油阀流到汽油发动机细滤器中。
